鄭州市三環(huán)快速化北三環(huán)—中州大道立交南北延伸2016/03/31 10:58

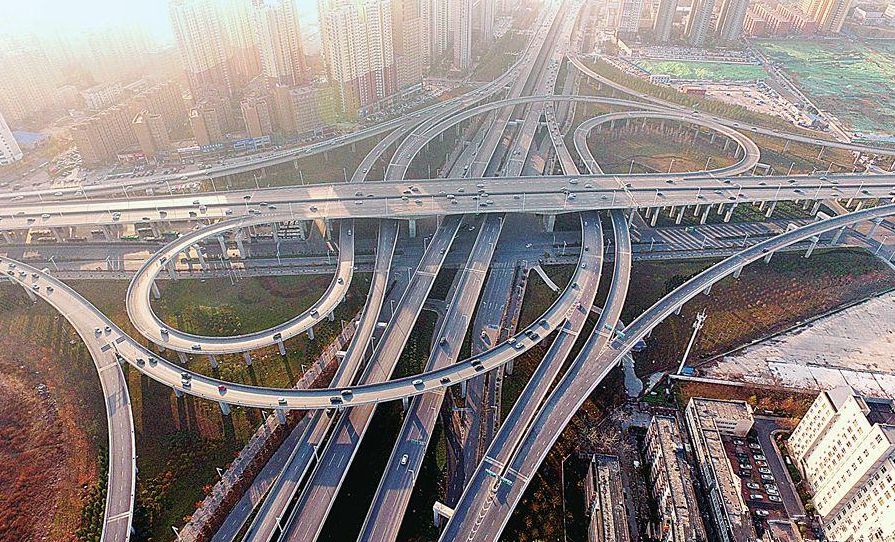

         中州大道立交南北延伸工程,標段內全長1118米,沿既有中州大道布設, 主線橋標準段采用雙向8車道高架橋形式,設置立交匝道及上、下道與地面道路相連 。起點位于國基路以南 ,終點位于三全路南側。
主線橋:
         1)1座主線橋,起訖里程:高架橋K4+110--- K5+228,橋長1118m。共11聯預應力砼箱梁,跨徑布設如下:31.5+32+31.5,40+57+40,3X35,33+35+33,40+57+40,31.4, 2X30,3X35,3X35,3X35,3X35預應力砼箱梁。主線橋箱梁梁高2.5米;頂寬32.3米,底寬24.7m,單箱六室,頂板厚220mm,底板厚220--400mm。
         2)2座匝道橋,橋總長270m。E匝道橋:EK0+122.542~EK0+392.542,橋長270m;F匝道橋:跨徑布設:3X35,3X35,2X30預應力砼箱梁。FK0+059.776~FK0+329.776,橋長270m??鐝讲荚O:2X30,3X35,3X35預應力砼箱梁。匝道橋梁梁高2.0米,底寬3.2m,單箱單室,頂底板厚220--400mm。
         標段內橋梁基礎采用鉆孔灌注樁,受力形式上為摩擦樁,樁徑分別為1.2米,1.5米。樁基共計354根。承臺厚度2.2--2.5米,主線橋墩采用雙柱式橋墩;墩柱順橋向尺寸2.2米,橫橋向尺寸1.8米,頂部橫橋向向外張開成花瓣狀,用系梁予以連接。主線墩柱設置31根,主線輔助墩設置12根,輔道墩設置14根,共57根;橋臺2個。

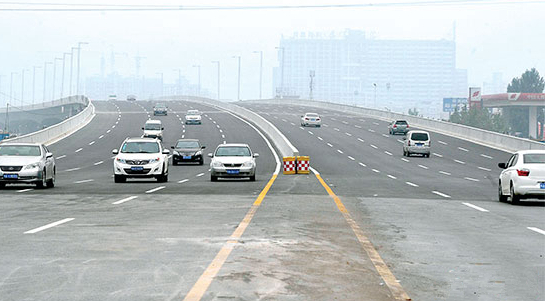

         主線標準段橋梁橫斷面設置:0.5m(防撞墻)+15.5m(車行道)+0.5m(防撞墻)+15.5m(車行道)+ 0.5m(防撞墻)=32.5m。
