鄭州市馬寨新鎮區地下綜合管廊工程2020/03/23 09:37

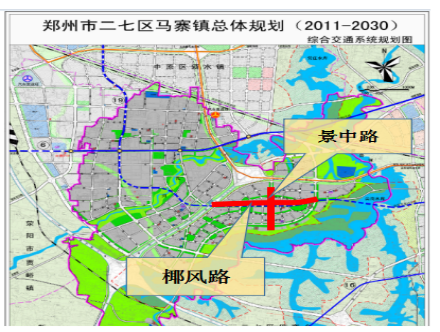

 鄭州市中心城區地下綜合管廊工程馬寨新鎮區項目位于鄭州市二七區馬寨鎮,規劃路萍湖路,北至西四環南段,西起鄭少洛高速輔道,東至規劃路萍湖路,規劃總長度為4.415km,馬寨新鎮區包括椰風路和景中路2道路的綜合管廊。

椰風路規劃臨時占地紅線寬57景中路規劃臨時占地紅線54。

椰風路:管廊長度:1.9km,支管廊約0.85km

景中路:主管廊長度:1.185km,支管廊約0.48km

管廊總長度為4.415km公里。

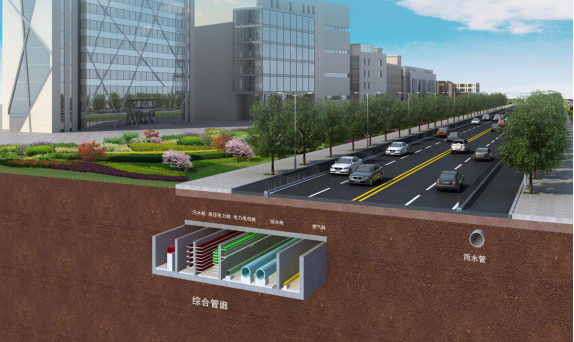

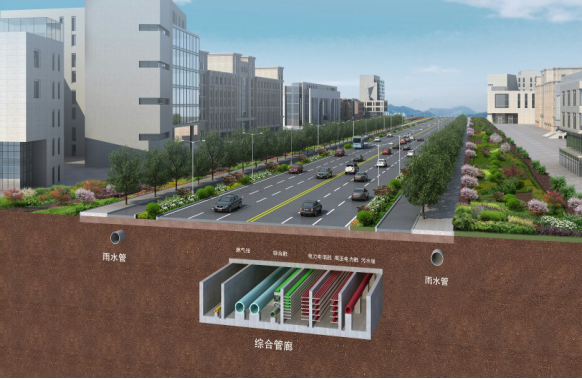

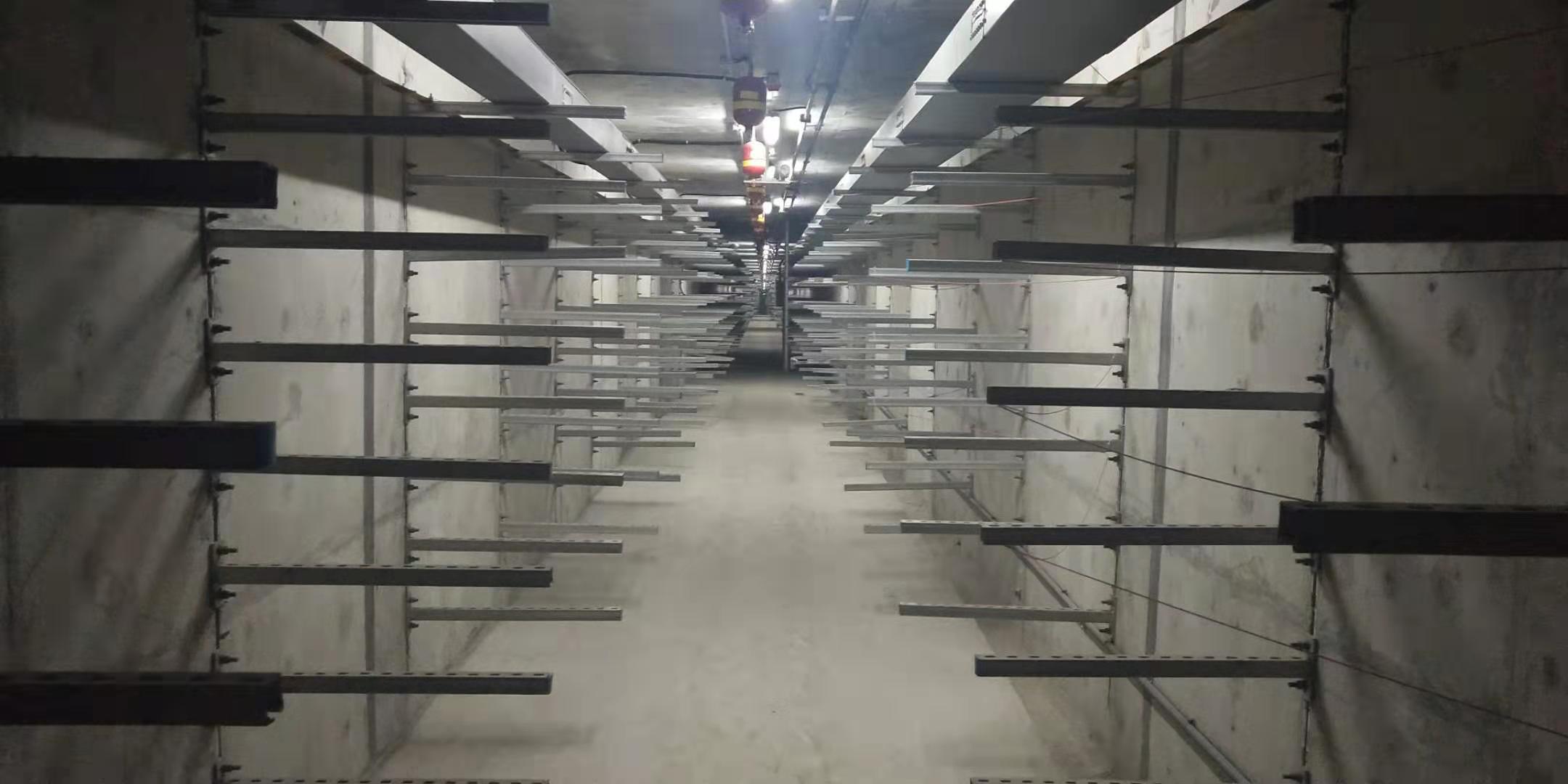

椰風路綜合管廊位于道路中心線北側。管廊為五艙布置,由南向北分別為燃?xì)馀?、綜合艙(熱力、給水、預留再生水)、電力電信艙、高壓電力艙、污水艙。管廊內容納的管線為燃?xì)?、熱力、給水、預留管、通訊、10kV 電力、110kV 電力、220kV 電力、污水等。

景中路綜合管廊位于道路中心線西側。景中路(南四環高速輔道~-椰風路)管廊為五艙布置,由東向西分別為燃?xì)馀?、綜合艙(熱力、給水、預留再生水)、電力電信艙、高壓電力艙、污水艙,管廊內容納的管線為燃?xì)?、熱力、給水、預留管、通訊、10kV 電力、110kV 電力、污水等;景中路(椰風路-~萍湖路)管廊為四艙布置,由東向西分別為燃?xì)馀?、綜合艙(熱力、給水、預留再生水)、電力電信艙、污水艙,管廊內容納的管線為燃?xì)?、熱力、給水、預留管、通訊、10kV 電力、污水等。

椰風路管廊中心線位于道路中心線以北5.64m;

景中路管廊(南四環高速輔道~椰風路)中心線位于道路中心線以西11m

景中路管廊(椰風路~萍湖路)中心線位于道路中心線以西12.05m。

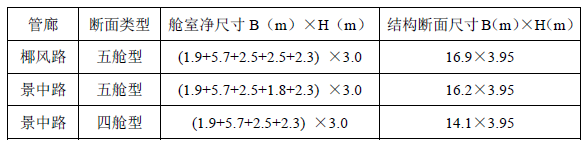

本次設計綜合管廊根據入廊管線情況與建設條件,管廊斷面尺寸為:

椰風路共設置11 個防火分隔,6 個進風井、6 個排風井、6 個地面投料口、24個人員逃生口、1 個人員出入口;

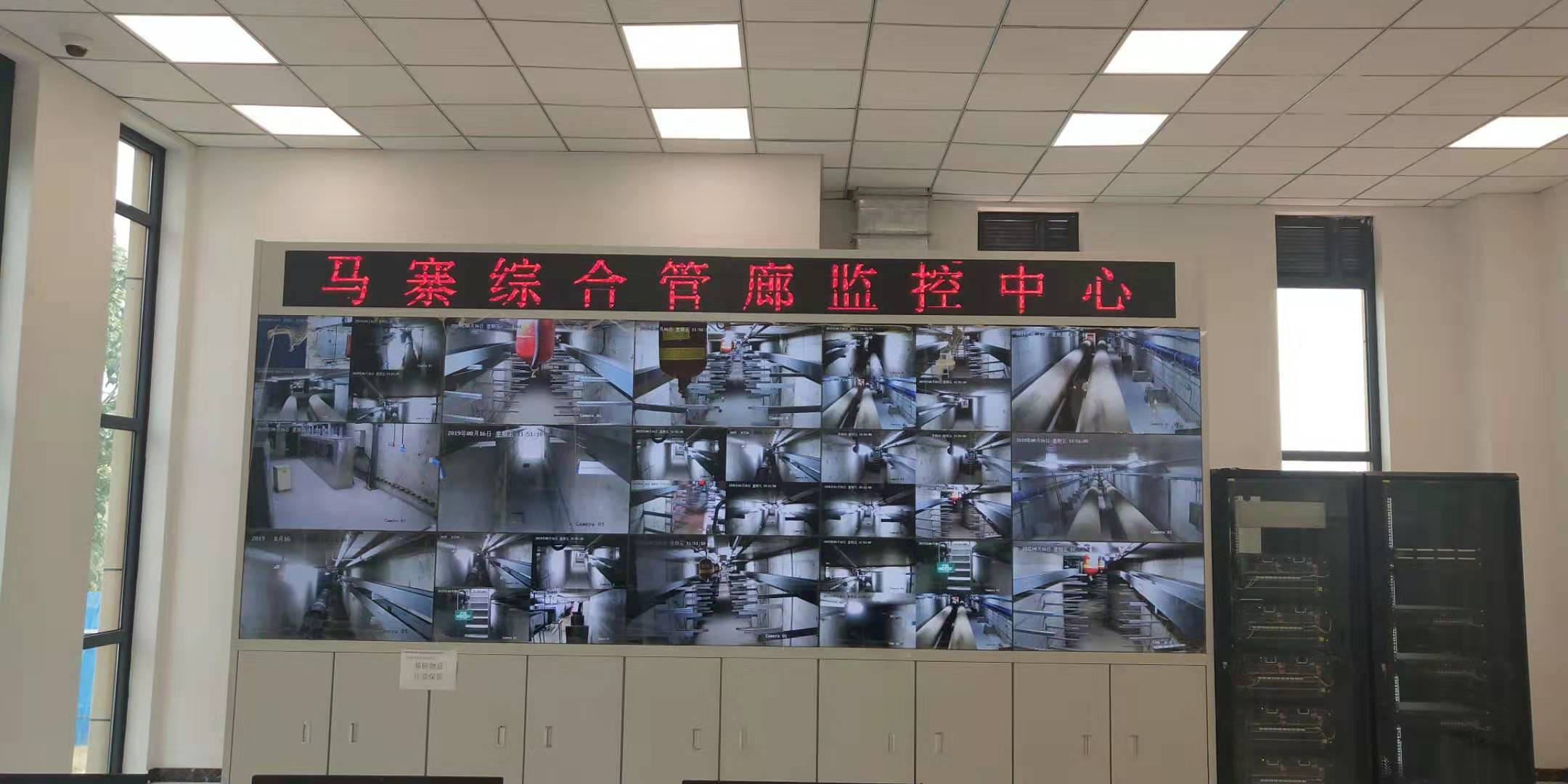

景中路共設置8 個防火分隔,4 個進風井、5 個排風井、5 個地面投料口、18 個人員逃生口、2 個人員出入口,其中1 個與監控中心結合。
